M2M (Machine to Machine) als auch IoT (Internet of Things) Anwendungen benötigen intelligente, flexible und kostengünstige Systeme, um ihr gesamtes Leistungsspektrum zu entfalten. Metrilog verfügt über langjährige Erfahrung in der Realisierung von kundenspezifischen Komplettlösungen zur Fernmessung und Steuerung in verschiedensten Anwendungsbereichen.
Besonderes Augenmerk wurde darauf gelegt, technologische Abhängigkeiten zu vermeiden. So wurde beim Design der Metrilog Plattform von den Eingängen der RTU (Remote Terminal Unit) bis hin zur Datenbereitstellung durch das M2M Gateway ausschließlich auf etablierte Standard Protokolle und Schnittstellen zurückgegriffen.
Besonderes Augenmerk wurde darauf gelegt, technologische Abhängigkeiten zu vermeiden. So wurde beim Design der Metrilog Plattform von den Eingängen der RTU (Remote Terminal Unit) bis hin zur Datenbereitstellung durch das M2M Gateway ausschließlich auf etablierte Standard Protokolle und Schnittstellen zurückgegriffen.
Hardware und Software - alles aus einer Hand!

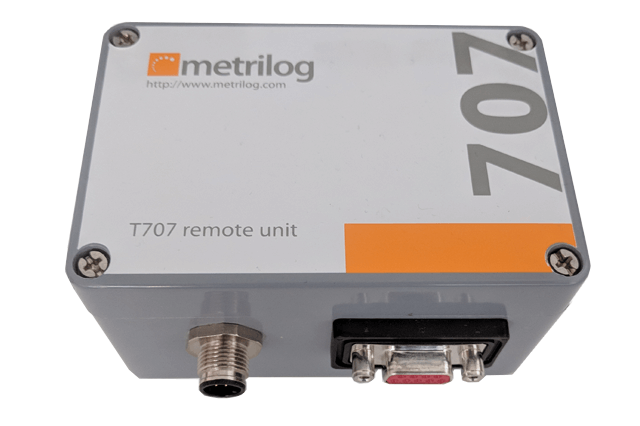

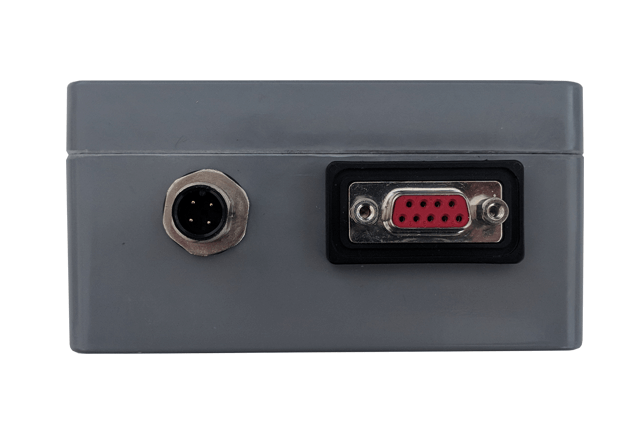

Metrilog Remote Terminal Units
Die T707 und M717 werden auch als RTU (Remote Terminal Unit) bezeichnet und werden dazu verwendet, um verschiedenste Daten von Sensoren/Signalgebern abzufragen, zu speichern und an eine zentrale Stelle zu übermitteln.
Die Datenübertragung in unseren Einheiten erfolgt über die bereits in der Produktion integrierte SIM-Karte. Die Einheiten können durch verstärkten Ausbau verschiedener Mobilfunknetze somit an fast jedem Standort der Welt eingesetzt werden.
Features
| Niedriger Energieverbrauch | Optimal für Anwendungen in Verbindung mit Solar-panele oder Batterien | |
| Geringe Kosten | Optimierte Datenübertragung führt zur Kostenreduzierung | |
| Alarmierung | Eventgesteuertes Versenden von Alarmen ist möglich | |
| Schutzklasse | IP-66 Schutzklasse für Außenanwendungen | |
| OTA Upgrade | OTA (Over The Air) Flash-Upgrade fähig - direkt vom Metrilog Gateway aus | |
| Programmierbar | Mess- und Übertragungsintervalle sind frei programmierbar | |
| GPS | Optional GPS Funktion für Ortungsanwendungen | |
| Kompatibilität | RS485, RS232, RS422, SDI-12, CAN-Bus, Modbus und USB 2.0 | |
| Datenspeicher | Non-volatiler Speicher zur Zwischenspeicherung der Daten |
| OEM Platine | T707 | M717 |
| Funkmodul | GPRS | GPRS/EDGE/WCDMA/LTE |
| Anschlüsse | RS-232, RS-485, SDI-12 | RS-232, RS-422, RS-485, CAN, SDI-12, USB 2.0 |
| Protokolle | TCP/IP, WAP, XML, WBXML | TCP/IP, HTTP, HTTPS |
| Interner Speicher | 256 Kbytes, non volatile (50.000 Messpunkte bzw. 30 Tage bei Standardanwendung) | 3 Mbyte, non volatile (500.000 Messpunkte bzw. 300 Tage bei Standardanwendung) |
| Messintervall | Frei programmierbar (Minuten, Stunden, Tage, Wochen) | Frei programmierbar (Minuten, Stunden, Tage, Wochen) |
| Energieversorgung | Extern von 5,5 bis 20 Volt | Extern von 6 bis 30 Volt (M12); 5 Volt (USB) |
| Energieverbrauch | Standby/Empfangsmodus durchschnittlich 1 mA(bei 12 V); Datenübertragung maximal 200 mA (bei 12 V) | Standby/Empfangsmodus durchschnittlich 1 mA(bei 12 V); Datenübertragung maximal 300 mA (bei 12 V) bis maximal 600 mA (bei 6 V) |
| Betriebstemperatur | -20º bis +60ºC | -30º bis +60ºC; Erweiterter Temperaturbereich auf Anfrage |
| Maße | 45/95/25 mm | 45/95/25 mm |
| Gewicht | 50 g | 50 g |
RTU mit Gehäuse – ident mit OEM Platine (falls nicht anders angeführt):
| IP-Schutzklasse | IP 65 | IP 66 |
| Maße | 110/75/55 mm | 110/75/55 mm |
| Gewicht | 400 g | 400 g |
| Dokument | Größe |
| Metrilog M717 Flyer | 1.49 MB |
| Metrilog M717 DoC (in Bearbeitung) | - |
| Metrilog M717 User Guide (in Bearbeitung) | - |
| Metrilog M717 Quick Install (in Bearbeitung) | - |
| Metrilog T707 DoC | 219 kB |
| Metrilog T707 User Guide | 3.18 MB |
| Metrilog T707 SDI Quick Install | 262 kB |
| Metrilog T707 THI Quick Install | 1.49 MB |
| Metrilog T707 DAV Quick Install | 392 kB |
| Metrilog T707 LAM Quick Install (in Bearbeitung) | 263 kB |
Unsere Einheiten unterstützen alle SDI-12 (1.3) kompatiblen Sensoren, sowie einige properitäre Protokolle von Sensorenherstellern. Hier eine kleiner Auszug von Sensoren, die teilweise bereits im Einsatz bzw. SDI-12 kompatibel sind:
| Hersteller | Protokoll | Modell (Auszug) |
| Acclima | SDI-12 | TDR-310S, TDR-315, TDR-315L, TDT Soil Moistrue Sensor |
| Apogee | SDI-12 | SP-421-SS |
| Campbell Scientific | SDI-12 | CS215, CS451, CS230-L |
| Davis | Davis | Vantage Pro 2 |
| FTS | SDI-12 | DTS-12, Radar Stage Sensor |
| GroPoint | SDI-12 | Lite / Pro |
| High Sierra Electronics | SDI-12 | 6830-01 |
| Imko | SDI-12 | PICO 64 |
| Impress | SDI-12 | S12S |
| In-Situ | SDI-12 | RDO Pro-X, TROLL 400 |
| Instromet | SDI-12 | Sun Duration Sensor |
| Keller America | SDI-12 | Digilevel, 36 Xi W |
| Lambrecht | Lambrecht | Tropos 112/124 |
| Lufft | SDI-12 | WS100, WS200, WS300, WS301, WS302, WS303, WS304, WS310, WS400, WS500, WS501, WS502, WS503, WS504, WS510, WS600, WS601, WS700, WS800, IRS31Pro, Ventus |
| Meter / Decagon | SDI-12 | Atmos 14, Teros 21 |
| Microstep-MIS | SDI-12 | MSB780, MSB780X |
| Ott | SDI-12 | PLS, TRH, Parsivel2, HydroLab DS5 / DS5X / MS5, Pluvio2 S / L |
| Sommer | SDI-12 | SPA-2, IDS-20 |
| Stevens | SDI-12 | HydraProbe |
| Thies | Thies | TDL14, TDL16 |
| Vaisala | SDI-12 | WXT510, WXT520, WXT530, WMT7000 |
| Young | SDI-12 | Response One |
Auf Anfrage implementieren wir auch gerne innerhalb kurzer Zeit weitere Protokolle für Sie.
Bitte nehmen Sie einfach mit uns Kontakt auf!
Ihre Vorteile
Unsere Services und Produkte helfen Ihnen dabei möglichst schnell Ihre Daten bereit zu stellen und so Ihre innovativen Ideen sofort auf den Markt zu bringen (Time-To-Market).
Komplettlösung
Einheit, SIM-Karte, Metrilog Gateway - Alles aus einer Hand!
Schnittstellen
Anbindung unterschiedlichster Sensoren an die Metrilog Einheit ist möglich!
Ultra-Low-Power Mode
Extrem geringer Stromverbrauch für Anwendungsgebiete mit Solarversorgung oder Batteriebetrieb!
Überwachung
Lückenlose Überwachung der Kommunikationskette von Anfang bis zum Ende
Adaptierbar
Mit wenigen Klicks können am Metrilog Gateway Vorlagen für neue Sensoren erstellt werden!
Datenabholung
Sie können Ihre Daten direkt von unserem Server über den Replicate Webservice automatisiert abrufen!
Metrilog Remote Terminal Unit
Metrilog OEM, VAR oder White Label
Sowohl die T707 als auch die neue M717 sind in verschiedenen Ausführungen erhältlich. Sie können unsere Produkte entweder als komplette Einheiten inklusive Gehäuse bestellen, oder sofern bereits ein Gehäuse vorhanden ist, die Platinen in bereits bestehende Installationen inkludieren.
Gerne nehmen wir auch Ihre Anfragen zu Lizenzierungen oder White-Label Vereinbarungen entgegen.
Gerne nehmen wir auch Ihre Anfragen zu Lizenzierungen oder White-Label Vereinbarungen entgegen.

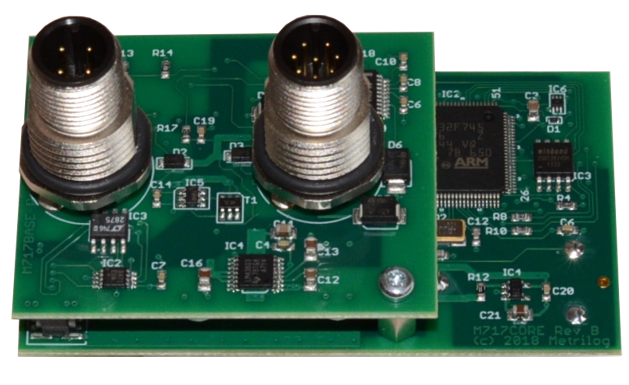

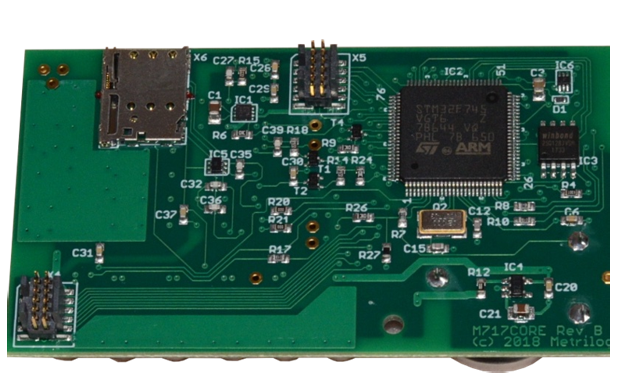

OEM Platine
| Funkmodul | GPRS/EDGE/WCDMA/LTE |
| Anschlüsse | RS-232, RS-422, RS-485, CAN, SDI-12, USB 2.0 |
| Protokolle | TCP/IP, HTTP, HTTPS |
| Interner Speicher | 3 Mbyte, non volatile (500.000 Messpunkte bzw. 300 Tage bei Standardanwendung) |
| Messintervall | Frei programmierbar (Minuten, Stunden, Tage, Wochen) |
| Energieversorgung | Extern von 6 bis 30 Volt (M12); 5 Volt (USB) |
| Energieverbrauch | Standby, Empfangsmodus durchschnittlich 1 mA (bei 12 V); Datenübertragung maximal 300 mA (bei 12 V) bis maximal 600 mA (bei 6 V) |
| Betriebstemperatur | -30º bis +60ºC; Erweiterter Temperaturbereich auf Anfrage |
| Maße | 45/95/25 mm |
| Gewicht | 50 g |
Interesse an der OEM, VAR oder White Label Variante?
RTU Vergleich
Es gibt zahlreiche Einsatzmöglichkeiten für unsere RTUs. Je nach Verwendungszweck ist daher die eine oder andere Variante besser geeignet. Entscheiden Sie selbst, welche Variante für Ihr Projekt am besten geeignet ist.
Hier sind die wichtigsten Features unserer Einheiten aufgelistet:
Hier sind die wichtigsten Features unserer Einheiten aufgelistet:
T707 |
M717 |
|
| Funkmodul | GPRS (2G) | GPRS (2G), EDGE (2.5G), WCDMA (3G), LTE (4G) |
| Schnittstellen | RS-232, RS-422, RS-485, SDI-12 | RS-232, RS-422, RS-485, SDI-12, CAN, USB 2.0 |
| Protokolle | SDI-12, Thies, Davis, Lambrecht | SDI-12, Thies, Davis, Modbus, CAN, weitere auf Anfrage |
| Energieversorgung | 5,5 - 20V | 6 - 30V (M12 Schnittstelle); 5V (USB) |
| Intervall der Datenabfrage | Programmierbar (Minuten, Stunden, Tage, Wochen) | Programmierbar (Minuten, Stunden, Tage, Wochen) |
| Intervall der Datenübertragung | Programmierbar (Minuten, Stunden, Tage, Wochen) | Programmierbar (Minuten, Stunden, Tage, Wochen) |
| Energieverbrauch (Leerlauf, Empfangsmodus) | durchschnittlich 1 mA (bei 12 V) | durchschnittlich 1 mA (bei 12 V) |
| Energieverbrauch (Datenübertragung) | maximal 200 mA (bei 12 V) | maximal 300 mA (bei 12 V) bis maximal 600 mA (bei 6 V) |
| Interner Speicher | 256 Kbytes, non volatile | 3 Megabyte, non volatile |
| Interner Speicher (Messpunkte/Dauer) | 50.000 Messpunkte bzw. 30 Tage bei Standardanwendung | 500.000 Messpunkte bzw. 300 Tage bei Standardanwendung |
| Betriebstemperatur | -20º bis +60ºC | -30º bis +60ºC; Erweiterter Temperaturbereich auf Anfrage |
| Hardware Varianten | mehrere Varianten verfügbar (Thies, Davis, SDI-12 oder Lambrecht) |
eine Einheit für alle Sensoren/Protokolle |
| Gleichzeitiger Betrieb verschiedener Sensoren-Varianten | nicht möglich | Thies/Davis und SDI-12 möglich |
| HTTPS Verschlüsselung | nein | ja |
| Maximale Sensorenwerte | 54 | 128 |
| Sensoren Upgrade (OTA) | nein | ja |
| USB Anschluss | nein | ja |
| SIM size | Standard | Nano |
| GPS Modul | nein | auf Anfrage |
| 5G Funkmodul | nein | auf Anfrage |
Extrem geringer Stromverbrauch!
Metrilog RTUs sind für den Einsatz an abgelegenen Standorten konzipiert. Das Gehäuse der Schutzklasse IP66, die optimierte Datenübertragung und der extrem niedrige Stromverbrauch sind nur einige Features unserer Geräte.
Preise
Alle untenstehenden Preise verstehen sich als Einzelstückpreise. Um nähere Informationen über Volumsrabatte zu erhalten, nehmen Sie bitte mit uns Kontakt auf.
T707-SDI
€650
- SDI-12 Schnittstelle
- Standard Service-Level 25 MB Datenvolumen/Monat (mehr auf Anfrage)
- GPRS
M717
€850
- mehrere Schnittstellen
- Standard Service-Level 25 MB Datenvolumen/Monat (mehr auf Anfrage)
- GPRS/EDGE/WCDMA/LTE
M717 Premium inkl. GPS
Anfrage
- mehrere Schnittstellen
- Datenvolumen pro Monat frei wählbar; individuelle Service-Level Vereinbarungen
- GPRS/EDGE/WCDMA/LTE
Unsere Einheiten unterstützen bei Bedarf auch proprietäre Protokolle, sowie Standard Protokolle und die SDI-12 Spezifikation.
Auf Anfrage implementieren wir gerne verschiedene weitere Protokolle für Sie.
Zubehör
SDI-12 Adapter für nicht SDI-12 Sensorik, diverse Kabel, Verbindungsstücke etc. sind direkt bei Metrilog erhältlich. Ebenfalls auf Anfrage erhältlich sind kundenspezifische Adapter.
Neben den Metrilog Außeneinheiten T707 und M717, sowie dem Gateway bieten wir eine Reihe von Zubehörteilen, wie Akkus zur externen Stromversorgung, Solarpanele, Adapter, Kabel und Kabelbefestiger an.
Im Rahmen von Kundenprojekten implementieren wir auch gerne individuelle Anforderungen für die unterschiedlichsten Anwendungsbereiche. Eventuell zusätzlich benötigtes Zubehör wird gerne von uns entwickelt und bereitgestellt.
Neben den Metrilog Außeneinheiten T707 und M717, sowie dem Gateway bieten wir eine Reihe von Zubehörteilen, wie Akkus zur externen Stromversorgung, Solarpanele, Adapter, Kabel und Kabelbefestiger an.
Im Rahmen von Kundenprojekten implementieren wir auch gerne individuelle Anforderungen für die unterschiedlichsten Anwendungsbereiche. Eventuell zusätzlich benötigtes Zubehör wird gerne von uns entwickelt und bereitgestellt.
Kabel "SDI-12"
Anschlusskabel für unsere RTU an einen SDI-12 Sensor (ungeschirmt, 4 Drähte).
| Artikelnummer: | 1m | 502.001 |
| 2m | 502.002 | |
| 3m | 502.003 | |
| 5m | 502.004 | |
| 10m | 502.005 |
Kabel "Thies"
Anschlusskabel für unsere RTU an einen THIES Datalogger.
| Artikelnummer: | 10m | 501.004 |
Kabel "Davis"
Anschlusskabel für unsere RTU an eine Davis Vantage Pro 2.
| Artikelnummer: | 10m | 501.005 |
Stromversorgung "Davis"
Stromversorgung für das Davis Kabel.
| Artikelnummer: | 1m | 500.017 |
Montagematerial für T707
Montagematerial für die Installation unserer RTU an einem Masten.
Inhalt: 1 x Halterung, 1 x Ringklemme, 2 x Schrauben, 2 x Kabelbinder
| Artikelnummer: | MDS-3051 |
T-Stück
Verbindungsstück mehrerer SDI-12 Sensoren an unsere RTU
(Anschlüsse: 2 x Buchse und 1 x Stecker).
(Anschlüsse: 2 x Buchse und 1 x Stecker).
| Artikelnummer: | 500.010 |
M512
Das 3-Weg Analog Adaptermodell M512 ist für die Verwendung des SDI-12 Bussystems gedacht. Es wandelt verschiedene analoge und digitale Eingänge wich auch Impulse auf das SDI-12 Protokoll und seine Spezifikationen um.
Mit dem M512C Adapter können:
Mit dem M512C Adapter können:
- bis zu 3 Sensoren mit analogem Ausgang und den Normsignalen (0 - 1V, 0 -1.25 V, 0 – 2.5 V oder 0 - 5V - frei programmierbar) UND
- bis zu 2 Impulszähler (32 bit) ODER
- bis zu 2 Frequenzzähler (maximal 5 kHz) ODER
- bis zu 2 digitalen Eingaben ('state sense').
Inhalt: 1 x M512 (inkl. M12 Kabel)
| Artikelnummer: | 530.005 |
Der Adapter entspricht der SDI-12 Bus-Spezifikation Version 1.3. Für weiterführende Information zum SDI-12 Bus, laden Sie bitte das folgende Dokument: 'SDI-12, A Serial-Digital Interface Standard for Microprocessor-Based Sensors, Version 1.3' herunter oder besuchen Sie die Website der SDI-12 Support Group unter www.sdi-12.org.
Während die physische Verbindung zum Bus sowohl eine SDI-12 Direktverbindung als auch in einer RS-485 Ausprägung konfiguriert sein kann, muss das Protokoll SDI-12 entsprechen.
Der M512 Adapter ist in mehreren, leicht unterschiedlichen Varianten verfügbar und kann auf Anfrage im Rahmen von Projekten auf individuelle Anforderungen oder Bussysteme angepasst werden.
Während die physische Verbindung zum Bus sowohl eine SDI-12 Direktverbindung als auch in einer RS-485 Ausprägung konfiguriert sein kann, muss das Protokoll SDI-12 entsprechen.
Der M512 Adapter ist in mehreren, leicht unterschiedlichen Varianten verfügbar und kann auf Anfrage im Rahmen von Projekten auf individuelle Anforderungen oder Bussysteme angepasst werden.
T110
Die T110 Stromversorgung wurde speziell für den SDI-12 Bus designed und wird vor allem bei Anwendungen eingesetzt, wo keine elektrische Stromversorgung gewährleistet werden kann. Die T110 Stromversorgung ist mit einer robusten, wartungsfreien Blei Batterie ausgestattet sowie einem Controller zum effizienten Aufladen der Batterie. Die Stromversorgung liefert Informationen über den aktuellen Batterie Status an den SDI-12 Datenlogger und ist insofern selbst ein SDI-12 Bus Teilnehmer.
Standardmäßig wird die Stromversorgung über ein Solarpanel aufgeladen, alternativ kann jedes Ladegerät mit begrenzter Stromstärke ebenfalls verwendet werden.
Inhalt: 1 x Halterung, 1 x Ringklemme, 2 x Schrauben, 2 x Kabelbinder
Standardmäßig wird die Stromversorgung über ein Solarpanel aufgeladen, alternativ kann jedes Ladegerät mit begrenzter Stromstärke ebenfalls verwendet werden.
Inhalt: 1 x Halterung, 1 x Ringklemme, 2 x Schrauben, 2 x Kabelbinder
| Artikelnummer: | 801.002 |
Technische Spezifikationen T110
| Eingangsspannung: | 15 bis 24 Vcc (Solar Panel oder Strombegrenzt bei 200 mA) |
| Ausgangsspannung: | 12 V typ., 14.8 V max. |
| Akku Leistung: | 3.4 Ah |
| Ausgangsstrom: | < 0.7 A Dauer, 3.6 A Spitze |
| Kurzschluss Schutz: | Automatisch bei 4 ... 5 A |
| Niederspannungsschutz: | Automatisch wenn Ubatt < 11.9 V |
| Betriebstemperatur: | -20ºC ... +60ºC |
| Relative Feuchtigkeit: | 5 ... 100% (Schutzklasse IP65) |
| Maße: | 80/160/85 mm |
| Gewicht: | 1680 g |
Solarpanel für T110
Solarpanel für den Anschluss an eine T110 (inkl. M12 Kabel).
| Artikelnummer: | 310.001 |
Montagematerial für Solarpanel und T110
Montagematerial für die Installation des Solarpanels an einem Masten.
Inhalt: 1 x Metallrohr, 1 x Rohrabschluss, 1 x Rohrmontagestück, 2 x Solarpanelhalterung, 3 x kleine Ringklemme, 4 x große Ringklemme (2 für T110 und 2 für Solarpanel)
| Artikelnummer: | MDS-5031 |
Da wir auf Komponenten von Drittherstellern angewiesen sind und unser Lagerstand variieren kann, nehmen Sie bitte mit uns Kontakt auf um die aktuellen Lieferzeiten zu erfahren.
Kontaktieren Sie uns!
Sie haben noch Fragen zu unseren Produkten? Bitte senden Sie uns eine Email und wir werden uns umgehend bei Ihnen melden!
